一、产品概述

系统通过安装在电缆接头接地引出线或交叉互连线上接地环流互感器，来获取接地线上的电流，传感器输出的电流信号传输至护层环流采集装置;实现电缆金属护套多点接地故障的在线监测，能够及时准确的发现接地故障，保证电缆安全、可靠运行。如有需要，系统可通过安装在电缆接头上的温度传感器(选配)，来获取电缆温度情况，其温度测量范围为-55℃~+125℃。

二、主要组件介绍

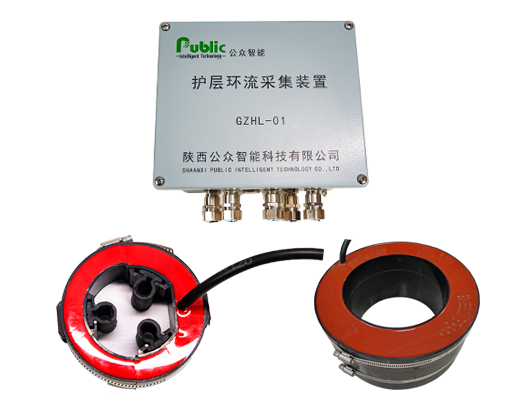

1、护层环流采集装置

护层环流采集装置由信号调理器和数据采集通讯器组成，采用4通道同步信号采集技术，实现对互感器信号的限压保护、滤波放大、AD变换、数学运算、结果保存、数据远传等功能。其具有较好的线性放大和限幅保护功能，抗干扰能力强，通过双芯屏蔽电缆与接地环流互感器相连接。

2、接地环流互感器

接地环流互感器采用精密开合电流互感器，一次侧单匝穿心，直接将其套在被测电缆的接地线上。互感器采用钳形安装方式，磁芯采用坡莫合金，可以适应不同场合不同精度要求的环流测量。

3、运行电流传感器

运行电流传感器采用精密开合电流传感器，采用钳形安装方式，可直接将其套在被测电缆上。传感器磁芯采用坡莫合金，可以适应不同场合不同精度要求的电流测量。
