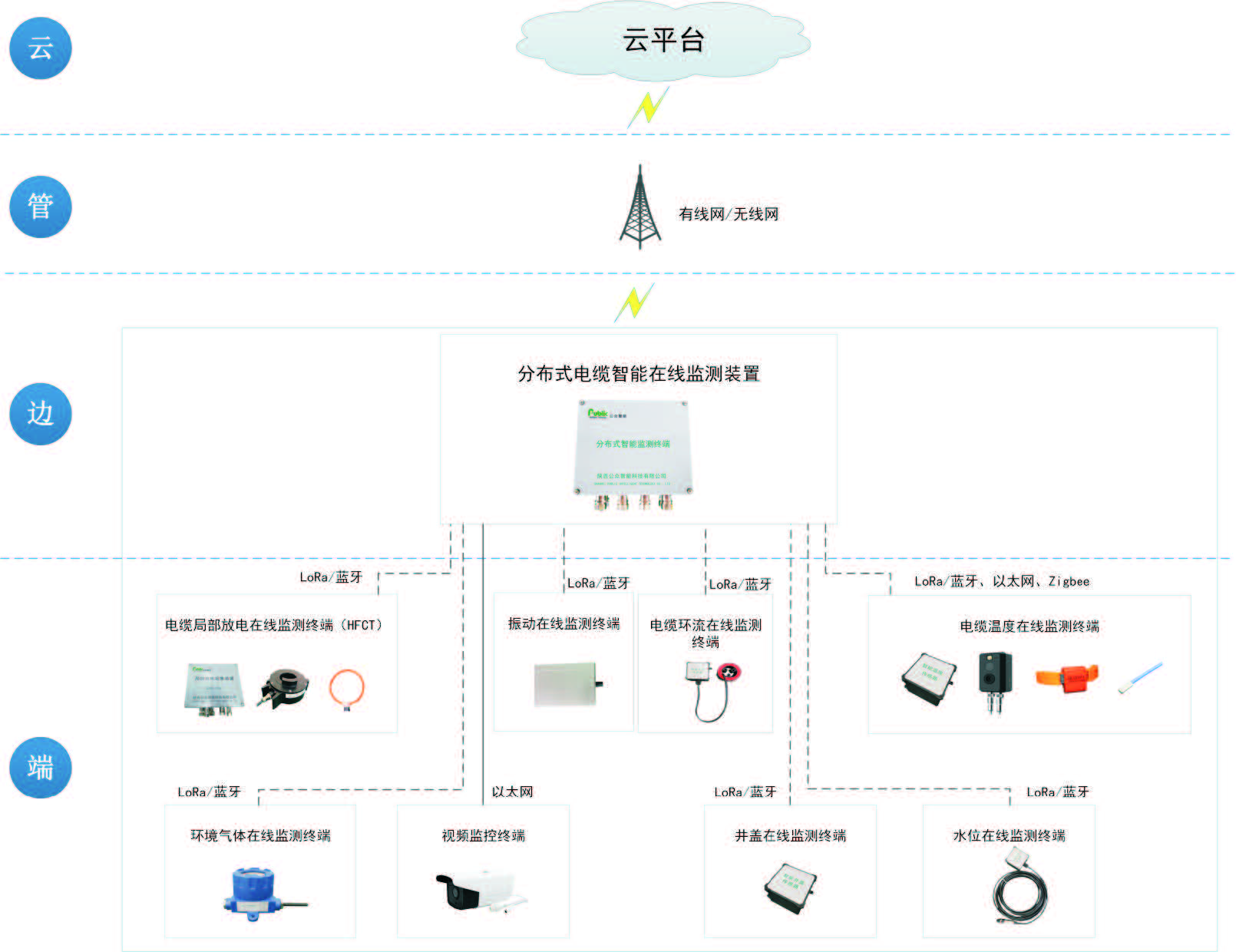

GZZH-1000型电缆隧道综合监测系统遵从电力物联网技术架构，低功耗设计，实现了各输电线路在线监测信息连接、交互、贯通和统一物联管理。分布式设备监控系统建设总体架构包括省公司、地市公司和电力电缆三个层级。

省公司层级:建设分布式智能在线监测平台，部署设备集中监控系统平台，配置数据库服务器、应用服务器、接口服务器、纵向加密装置、磁盘阵列存储，接入信息内网。

地市公司层级:在信息内网通过WEB浏览应用分布式电缆在线监测平台，集中监控电缆隧道的气体监测、视频监控、水位监测及电缆温度、局放、环流、振动监测等子系统。

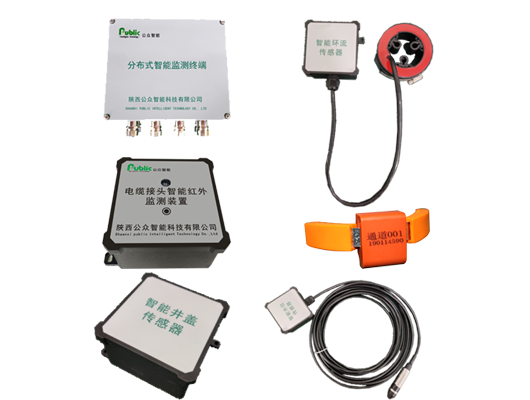

电力电缆层级:在电缆接头处安装分布式电缆监测传感器，实时采集电缆运行状态和环境数据;安装分布式电缆监测终端接收传感器监测数据、处理和传输。

监测终端通过局部放电、接地环流、温度、振动、气体、视频、水位等多种监测手段对电缆及井盖状态进行综合监测、诊断、缺陷程度定量分析，在信息采集基础上，利用多种通讯方式进行数据传输，完成信息综合处理。
