一、产品概述

GIS局部放电在线监测系统通过安装于GIS盆式绝缘子上的特高频传感器，来耦合GIS简体内部的局部放电信号;耦合到的特高频信号通过同轴电缆传送至局部放电采集装置。运用硬件滤波、周期性剔除、脉冲归类、综合对比分析等算法，显著的提高了系统局放检测的灵敏度及有效性。本系统集局部放电监测、报警功能于一身，可有效实现GIS局部放电连续在线监测。

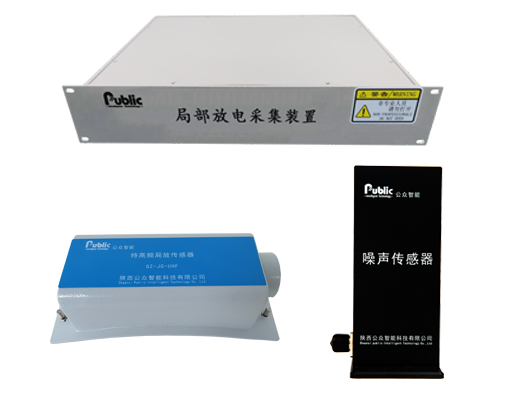

二、主要组件介绍

1、局部放电采集装置

采用嵌入式高性能处理器，在保证高速采样的同时，大幅降低了装置功耗。各台局放监测装置通过485总线和Modbus-RTU协议组网，远程通讯。

2、特高频传感器及噪声传感器

特高频传感器测量局部放电产生的电磁波信号，噪声传感器安装在不同的位置来接收空间噪声干扰，通过信号通道和噪声干扰通道之间的比对来分离噪声信号与放电信号。
