GZPD-1000型高压电缆局部放电在线监测系统

GZPD-1000 高压电缆局部放电在线监测系统 选型 FAQ

GZPD-1000 适用于多少电压等级的电缆？

GZPD-1000 型高压电缆局部放电在线监测系统适用于 6kV 及以上高压 XLPE（交联聚乙烯）电力电缆，重点面向 110kV 及以上电网主干电缆、变电站高压电缆沟等主网场景。

安装 GZPD-1000 是否需要停电？

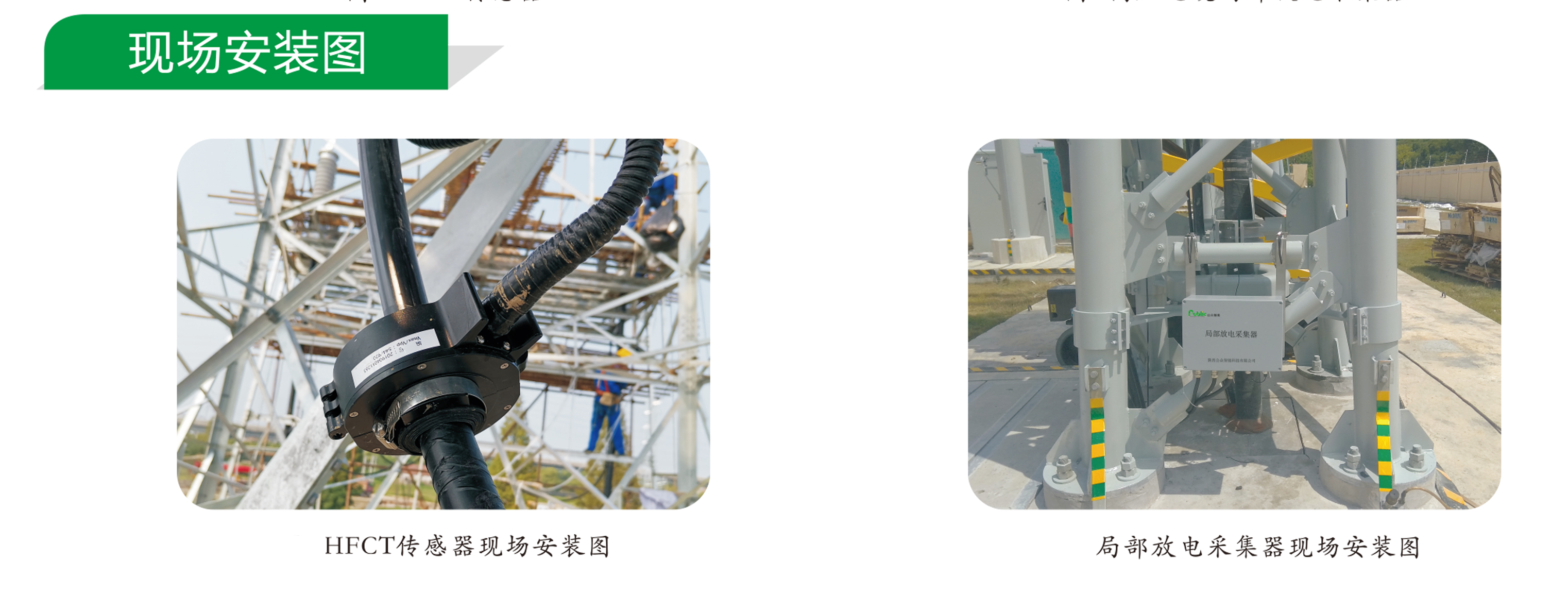

不需要。GZPD-1000 采用开合式钳形 HFCT 传感器，直接卡装在电缆接头接地线上即可完成安装，全程带电作业、无需停电，也无需截断电缆，可对重点站、重点设备进行长期在线监测。

GZPD-1000 的监测频带是多少？

GZPD-1000 的 HFCT 高频脉冲电流传感器实时感应 1MHz~100MHz 频带的局部放电信号，并通过罗氏线圈耦合工频信号实现同步采集，可有效捕捉高压电缆的局放脉冲。

高压电缆为什么要做局部放电在线监测？

电缆投运初期与运行末期受接头制作工艺、绝缘树枝老化、电-热老化及附件老化影响，故障率较高，而局放测量是定量分析 XLPE 电缆绝缘劣化程度最有效的方法之一。在线监测可提前预警接头绝缘老化与击穿隐患，把“事后抢修”变为“提前预警”。

系统如何抗现场干扰？

GZPD-1000 综合运用模拟滤波、频率特征分析、脉冲分组、周期脉冲剔除、动态阈值、开相位窗口及噪声识别剔除等抗干扰措施，可有效识别真实局放信号，保障测试数据真实可靠。

GZPD-1000 采用什么监测原理？

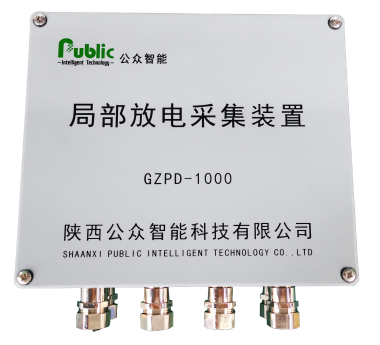

GZPD-1000 基于高频脉冲电流法（HFCT）：安装在电缆接头接地线上的开合式钳形传感器耦合电缆本体的局放脉冲电流信号，经同轴电缆传送至采集器放大、模数转换后，再传至监测主机进行分析诊断。

GZPD-1000 能否对接现有运维平台？

可以。GZPD-1000 支持 4G、以太网、光纤、RS485 等多种通信方式，监测数据可对接电网运维平台、智慧电厂等系统，也可按项目扩展温度、环流、环境等监测模块。

系统主要应用在哪些场景？

主要用于电网主干电缆、变电站高压电缆沟、输电线路电缆段、轨道交通及重点保电场所的高压电缆绝缘状态监测，产品已服务于十四运、冬奥会、港珠澳大桥、西安地铁等重大项目。
