一、产品概述

GZPD-900-WRT型开关柜多状态智能监测装置适合已带电运行的开关柜加装，具备优良的软件及硬件滤波功能。系统通过智能特高频局放传感器、智能超声波局放传感器、智能暂态地电压局放传感器获取开关柜运行中的状态信息，进一步采用LoRa无线通讯方式传输至开关柜无线数据接收终端，实现开关柜运行状态监测，为开关柜检修提供依据。

二、主要组件介绍

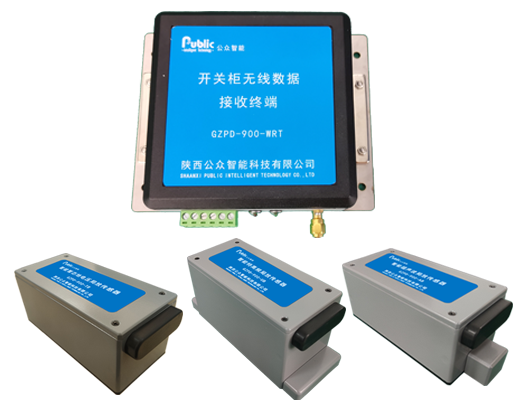

1、开关柜无线数据接收终端

开关柜无线数据接收终端和数据管理传输单元之间采用RS485通讯方式，开关柜无线数据接收终端和智能特高频局放传感器、智能超声波局放传感器、智能暂态地电压局放传感器之间采用LoRa无线通讯方式。开关柜无线数据接收终端采用宽电压供电:DC12V~36V。

2、智能特高频局放传感器

智能特高频局放传感器能够监测开关柜运行中的特高频信号，该传感器来取智能化传采一体设计，信号采用无线传输，供电方式为电池供电。其兼顾了低功耗和远距离数据传输的要求，可避免相邻设备间模拟信号的同频与邻频干扰。

3、智能超声波局放传感器

智能超声波局放传感器能够监测开关柜运行中的超声波信号，该传感器采取智能化传采一体设计，信号采用无线传输，供电方式为电池供电。其兼顾了低功耗和远距离数据传输的要求，可实现灵活安装。

4、智能暂态地电压局放传感器

智能暂态地电压局放传感器能够监测开关柜运行中的暂态地电压信号，该传感器采取智能化传采一体设计，信号采用无线传输，供电方式为电池供电。其兼顾了低功耗和远距离数据传输的要求，可实现灵活安装。
