一、产品概述

GZBD-500型变电站设备多状态量一体化智能监测系统以“智能感知和智能控制”为核心，通过物联网技术、边缘计算及现代通信技术等集成应用，对变电站变压器、开关柜、GIS设备及环境进行实时状态监视，实现一体化、智能化精益管理，提高变电站运行与维护管理水平、降低综合管理成本。

二、主要组件介绍

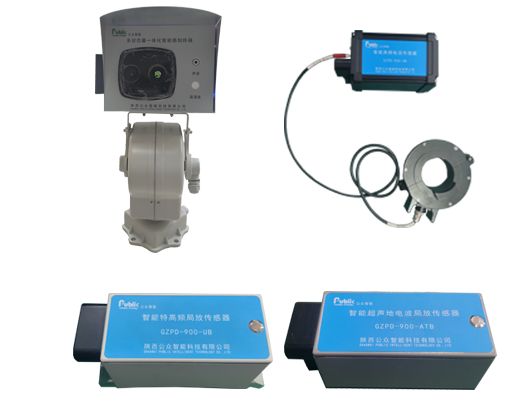

1、多状态量一体化智能感知终端

多状态量一体化智能感知终端集成空间特高频传感器、温湿度传感器、噪声传感器、热成像网络摄像机，实现特高频、温湿度、噪声、可见光图像、红外热成像类环境信号采集，并采用变速云台设计，实现360°水平连续旋转监测。同时该终端实现边缘计算就地运行，进行数据综合监测、诊断、缺陷程度定量分析，利用有线/无线通讯方式向数据应用层进行数据传输。

2、智能局放传感器

智能特高频局放传感器固定安装于GIS盆式绝缘子，智能高频电流传感器卡装于电缆接头或变压器接地线，智能超声地电波局放传感器磁吸式安装于开关柜柜壁表面缝隙处，空间特高频局放传感器安装在墙体或者配电房天花板上，实现对局部放电信号的耦合、采集及传输。
