1.系统功能

（1）设备多状态智能诊断及预警

可根据不同项目特点定制最优方案，能够自动、连续或周期性采集高频局部放电、特高频局放、振动、接触式超声波局放、铁芯和夹件接地电流等状态监测信息。

（2）高精度采样，智能处理算法

高分辨率高精度采样，实现同步采集各传感模块感应到的原始信号，能精确多维分析变压器绝缘健康状况。同时，采用脉冲识别、噪声自主学习、50/100Hz相关性报警等多种智能数据处理算法，使测试数据真实可靠。

（3）延长设备使用寿命，提高供电安全可靠性

通过实时监测变压器的运行状况，可以及时发现异常情况并提前发现和处理潜在问题，避免变压器过载、短路等安全隐患，延长变压器使用寿命，提高变压器的运行安全性。同时，还可以为检修人员提供丰富的数据支持，使检修计划及内容安排更趋合理，进行预防性维护，减少不必要的定期检修工作，降低维护成本，提高设备可用率。

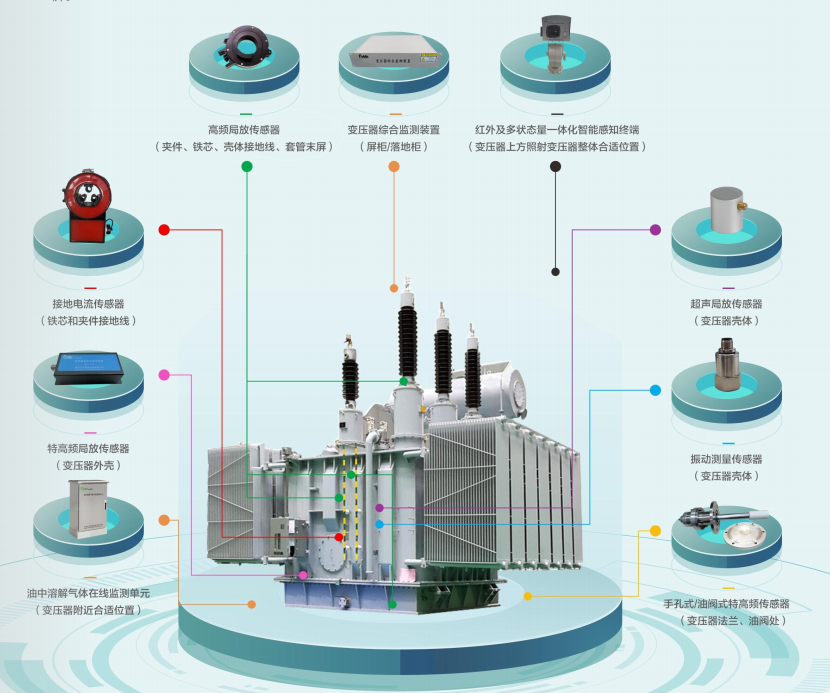

3.系统架构

变压器重症监护在线监测系统是一套针对变压器绝缘状态在线监测与诊断的完整解决方案，可实时监控变压器运行工况和设备状态，可对变压器进行评估、预警和风险分析，提升设备智能化运行水平。

系统主要包括：

（1）高频局部放电在线监测：可感知1MHz～100MHz频带间的变压器夹件、铁芯、壳体、套管末屏局部放电信号。

（2）特高频局部放电在线监测：当变压器内部发生局部放电时，会伴随产生特高频电磁波信号，可以通过内置油阀式特高频传感器接收，并进行分析以实现局部放电的监测，将信号传输给监测系统进行分析处理，有助于发现并解决潜在的安全隐患。

（3）接触式超声波局部放电在线监测：超声波测量主要用于定性的判断局部放电信号的有无，以及结合电脉冲信号或者直接利用超声信号对放电源进行声电联合定位。

（4）铁芯和夹件接地电流监测：通过监测运行中铁芯接地电流的大小，自动判断变压器铁芯存在铁芯不接地或铁芯多点接地现象，从而防止铁芯形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器安全运行。

（5）振动监测：通过测量变压器产生振动的幅值、时域波形、频谱特性与其运行电压、电流、机械状态、励磁状态、绝缘状态等密切相关，可及时反映设备运行状态变化。

2.配置清单
