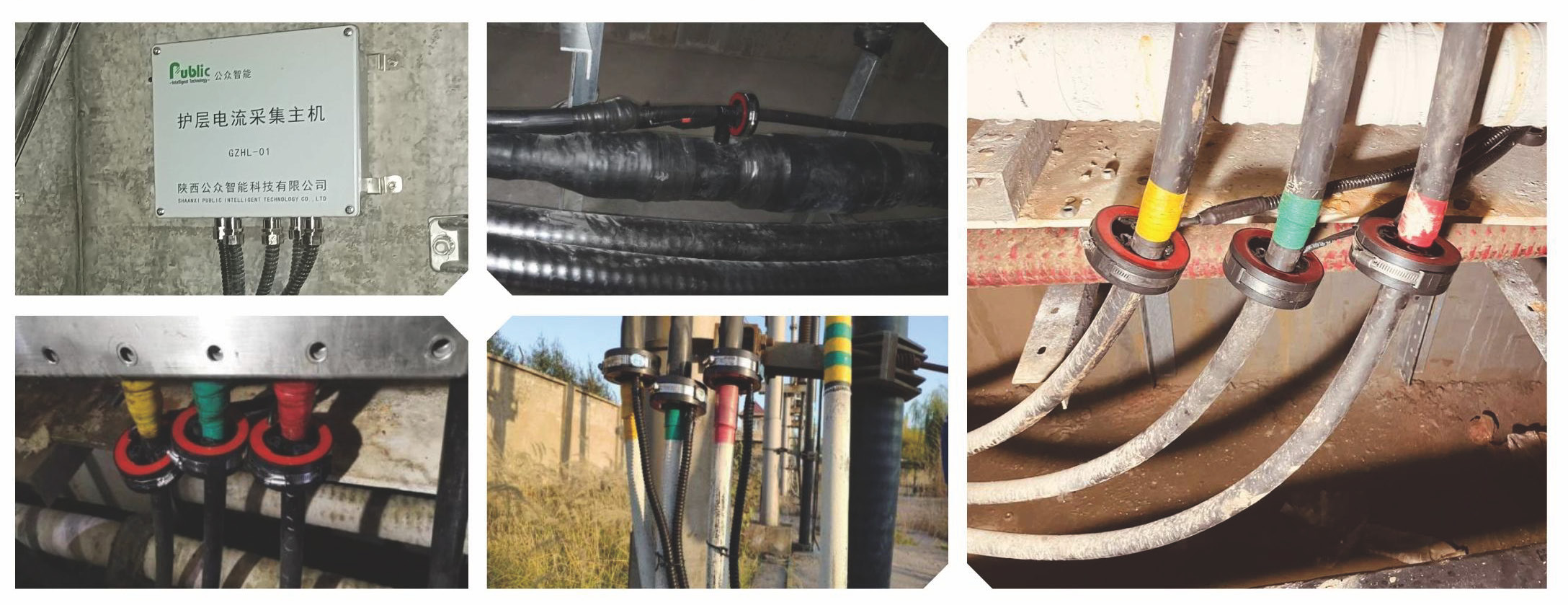

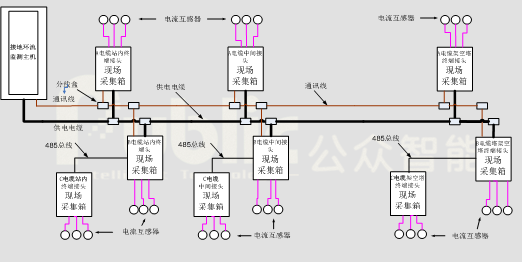

电缆护层环流在线监测系统通过安装在电缆接头接地引出线或交叉互连线上电流互感器，来获取接地线上电流的大小；每相接头需安装1只护层电流互感器，该传感器采用坡莫合金作为传感器的磁芯材料，精度高，耐饱和电流能力强。传感器输出的电压信号通过屏蔽电缆接入护层电流采集终端。每个护层电流采集终端可接入3路护层电流互感器信号，护层电流采集终端安放于每组接头旁的现场采集箱内，对3路护层电流互感器的信号进行实时采集分析，并将数据结果通过通讯总线发送至中心数据服务器。
（1）护层环流采集装置

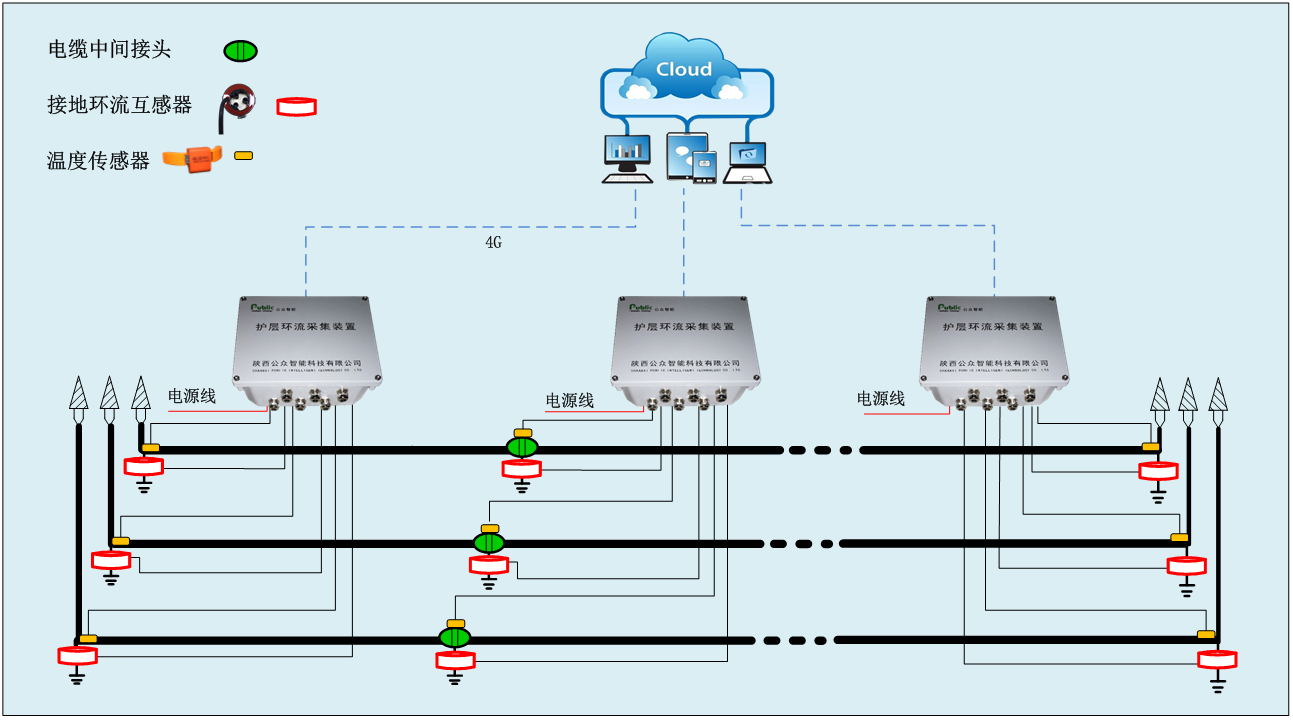

护层环流采集装置，由信号调理器和数据采集通讯器组成。采用N通道同步信号采集技术，实现对电流互感器信号的限压保护、滤波放大、AD变换、数学运算、结果保存、数据远传等功能。信号调理器是对电流互感器传来的信号进行信号滤波、放大或限幅的作用。其具有较好的线性放大和限幅保护功能，抗干扰能力强。其通过双芯屏蔽电缆与电流互感器相连接。
（2）电流互感器

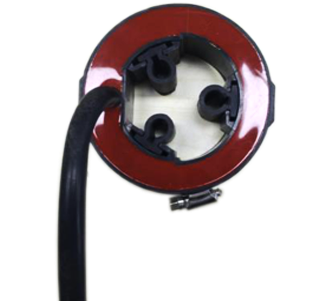

互感器采用精密开合电流互感器，一次侧单匝穿心，直接将其套在被测电缆的接地线上，互感器采用钳形安装方式，不必断开电缆接地，二次侧可输出mA级的测量信号，磁芯采用坡莫合金，可以适应不同场合不同精度要求的电流测量。实物如下图所示。
