产品概述
     GZPD-1000B型变压器综合重症监护系统集成局部放电、接地电流、振动、温度等多种监测手段，可扩展特高频局放、甚高频局放、红外热成像及可见光等监测模块，同时预留声纹、光纤、油色讲、空接点、空间特高频、开入接口、PT100、4-20mA、485通道、温湿度接口等，对变压器进行多参量综合分析，实现变压器运行状态的整体评估、主动预警和智能运维，能够为现场运维人员提供强有力的数据支撑。

主要组件介绍
1、变压器综合监测装置
     变压器综合监测装置采用嵌入式高性能处理器、高速采集模块，采集高频局放、超声局放、特高频局放、振动、温度等数据，通过ModbuS-RTU协议、EC61850协议、MOTT协议进行数据传输及通讯。

2、高频局放传感器

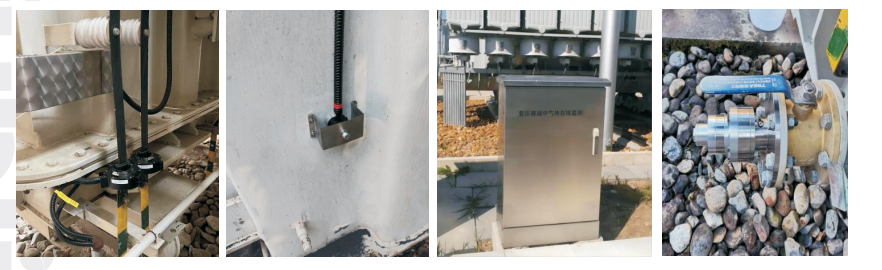

     高频局放传感器安装于变压器铁芯接地线、夹件接地线、箱体接地线上，采用钳式结构设计，外壳采用铝合金材料，外表采用氧化绝缘工艺处理。传感器可实时感应1MHZ~100MHz频带的信号，实现对局部放电信号的耦合。

3、特高频局放传感器
     特高频局放传感器通过采集变压器局部放电产生的特高频电磁波来实现局部放电的检测。我司提供多种特高频局放传感器供客户选择，适应多种现场安装环境。

4、超声局放传感器
     超声局放传感器为高灵敏度谐振式声发射传感器，频率带宽覆盖常用非金属材料的声发射信号频率，采用压电陶瓷敏感元件，温度稳定性、一致性和可靠性都远优于同类产品。

5、接地电流传感器
     通过监测运行中铁芯接地电流的大小，自动判断变压器铁芯存在铁芯不接地或铁芯多点接地现象，从而防止铁芯形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器安全运行。

6、振动测量传感器
     振动测量传感器为新型一体化传感器，可同时提供速度和加速度的时城特征值(有效值、峰值、峭度系数)、频谱分析数据和故障诊断结果。

7、油中溶解气体在线监测单元
     油中溶解气体在线监测单元具备快速采样分析的特点，最小能在2小时以内完成一个完整的采样分析，最长检测周期可任意设定。该设备可以在变压器运行状态下直接安装，无需停电安装。
