在国民经济飞速发展、人民生活水平不断提高的今天，人们对供电可靠性和连续性的要求越来越高，电力电缆安全运行显得非常重要。电缆受损或被盗割都可能使输变电设备跳闸，造成大面积停电。为了减少不必要的大面积停电、缩短停电时间、提高供电可靠性，电缆的监测非常必要。
目前国内外10kV以上的电缆主要采用带有金属护层的单芯电缆，因单芯电缆金属护层与芯线中交流电流产生的磁力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施，使感应电压处在安全电压范围内（通常不超过50V，有安全措施时不超过100V）。
通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式；长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式。不论采用哪种接地方式，良好的护层绝缘都是必要的，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。
电缆护层环流在线监测系统适用于10kV以上单芯电缆的多点接地故障监测，系统具有良好的防水性能，即便在2米水深的环境中也能稳定有效的工作，可有效监测到电缆的运行情况，对保证电力电缆的安全稳定运行有重要意义。
2.系统原理
电缆护层环流在线监测系统通过安装在电缆接头接地引出线或交叉互连线上电流互感器，来获取接地线上电流的大小；每相接头需安装1只护层电流互感器，该传感器采用坡莫合金作为传感器的磁芯材料，精度高，耐饱和电流能力强。传感器输出的电压信号通过屏蔽电缆接入护层电流采集终端。每个护层电流采集终端可接入3路护层电流互感器信号，护层电流采集终端安放于每组接头旁的现场采集箱内，对3路护层电流互感器的信号进行实时采集分析，并将数据结果通过通讯总线发送至中心数据服务器。
系统结构图如下：
护层环流在线监测系统结构示意图
3.系统功能
1.在线监测、自动报警：系统适用于10kV及以上电压等级的电力电缆护层环流在线监测，能实时监测电缆的护层环流，并在环流数据超出阈值或监测到异常情况时自动触发报警，降低工作人员工作强度，提高工作效率。

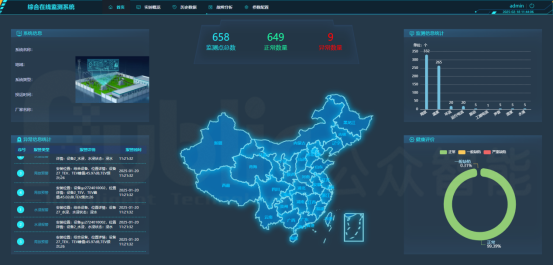

2.实时数据显示及查询：系统软件界面可以同时显示多个测量通道的实时数据，实时数据会根据测量通道的更新速率进行动态刷新；通过软件界面可以查看特定时间范围内的历史数据等信息，以便用户进行数据分析和对比。
3.信息记录分析：记录监测数据、故障记录等相关参数，提供趋势图等直观图表及统计报表，以便用户更直观地了解数据的变化趋势和当前状态。
系统自诊断功能：实时检测系统自身故障情况，一旦发生任何异常情况，相关信息将自动上传到监控平台，以便管理员或开发者及时知晓并处理。
4.良好的抗干扰功能：系统具有硬件和软件滤波，实现大幅度噪声降低，确保在各种复杂环境下都能稳定工作，为用户提供可靠、准确的数据。
平台对接功能：为了满足不同用户、不同系统间的数据交互与集成需求，如有需要，系统具备与其他平台对接的功能。
