产品概述
       GZPD-800T型开关柜/环网柜局部放电及温度监测装置是一款多通道局部放电在线监测产品。产品采用有效的硬件滤波及专家诊断分析算法，能够对开关柜及其他高压设备的绝缘故障进行准确诊断。

产品功能
· 通过特高频传感器获取高压电气设备内部局部放电信号;
· 测温传感器通过无线无源方式和主机通信，实时采集高压电气设备内的温度数据，并在必要时给出报警;
· 通过硬件滤波，脉冲比对等方法对噪声信号和放电信号进行分离;。通过内置算法对放电波形进行分析和处理，并得到最终诊断结果，给出报警信息;
· 可保存最新的放电数据，确保不道漏任何关键信息;
· 可通过标准Modbus-RTU协议读取实时的放电数据;
· 搭配上位机软件可组成一整套独立的监测系统，具有扩展图谱分析等高级功能。

主要组件介绍

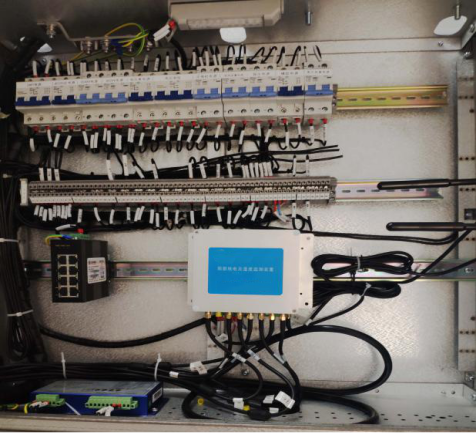

1、局部放电及温度监测装置
     采用嵌入式高性能处理器，在保证高速采样的同时，大幅降低了装置功耗。各台局部放电及温度监测装置通过485总线和Modbus-RTU协议组网，远程通讯。各装置可采用供电通讯一体化的多芯电缆进行串行连接，极大的简化了现场布线。

2、特高频(UHF)局放传感器
     特高频(UHF)局放传感器是公众智能为测量局部放电信号设计的安装简便、灵敏度高的局放测量传感器。该传感器适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装，外壳采用铝合金材料，外表采用氧化绝缘工艺处理，对开关柜内部空间10MHz~800MHz频带的局部放电电磁波信号有优越的响应性能，实现对开关柜局部放电信号的耦合。

3、无线无源温度传感器
     无线无源温度传感器用于测量高压带电物体表面或接点处的温度，传感器将采集到的温度信号通过无线传输至局部放电及温度监测装置。

4、液晶显示装置
系统配置液晶显示装置，实时显示开关柜局部放电及温度相关状态信息，开孔建议尺寸:192mm*138mm。

系统优势
· 自主研发的特高频传感器具有更低的频率下限，灵敏度好，能够获取更宽频带的局部放电信号；

· 具备独立的噪声通道，通过噪声通道和测量通道的比对，有效去除干扰信号；

· 监测主机内置多种去噪算法，有效剔除现场各种干扰信号，保证局放测量的准确；

· 多达8个通道的配置，一套设备可满足多面开关柜的监测需求，极大的降低了设备采购费用；

· 监测主机采用工业级嵌入式系统设计，尺寸小，功耗低，可在恶劣环境下长期可靠工作；

· 温度测量采用无线无源传感器，保证了传感器工作的可靠性及长寿命。
