GIS局放在线监测系统

所属分类:GIS局放在线监测系统

上一个产品:暂无

下一个产品:暂无

详情介绍

一、系统概述

局部放电在线监测是目前业内公认的最有效的GIS状态监测方法,《DL/T 555-2004气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》附录A:“现场耐压试验中局部放电检测方法之A2 超高频(UHF)法”中指出:“与常规的电荷法相比,超高频信号尚无法校准,但实际使用经验证明,该方法能够发现缺陷,可以在现场、任何系统电压下进行测量,国际大电网工作组认可该方法。

二、系统原理

系统采用分布式结构,每个局部放电采集器通过同轴电缆连接一个GIS局放传感器(数字化超高频-UHF传感器),控制器通过多芯电缆与数据服务器连接。

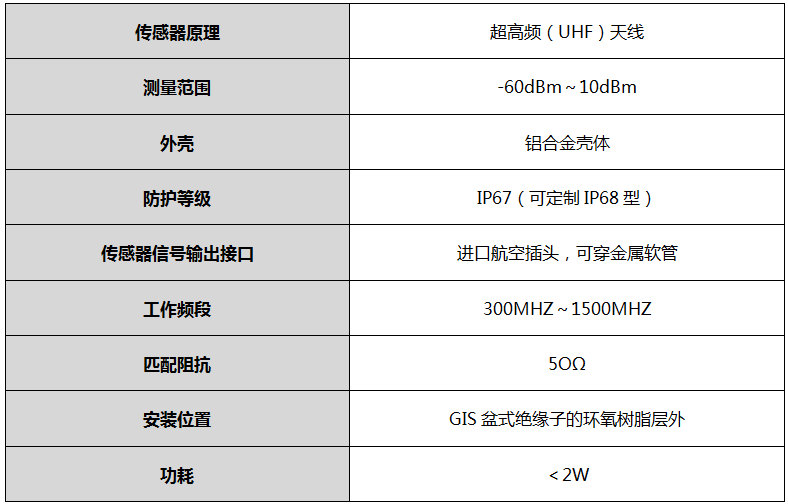

三、技术指标


该数字化传感器集成了一个UHF天线和一个局放采集器。各传感器采用外部触发或内部触发同步进行数据采集。传感器与采集器一体化设计,大大降低了同轴电缆的天线效应,避免引入外界干扰信号。传感器采用供电通讯一体化的多芯电缆级联连接,简化了现场布线。一台服务器可连接传感器数量达256个。

四、系统特点

1、采用“噪声统计分析”方法配合软硬件滤波,屏蔽等手段,对于变电站中常见的电晕放电干扰(主要集中在200MHz以下频段)和移动通讯等确定频段的干扰信号,可以有效抑制。对重复出现的干扰信号可以根据信号的波形特征、频谱特征和工频相关性进行识别和消除。

2、独有的“异常周期数”判别法可百分之百排除开关操作产生的短时放电干扰。

3、异常报警功能:报警策略包括阀值报警、趋势报警,并可根据局部放电严重程度给出不同的报警级别(预警、一般性缺陷、严重故障)。

五、系统优势

1、GZPD系列局部放电在线监测系统采用了实时在线监测技术,当系统处于实时模式时,所有终端处于独立自主的实时局放监测状态,在此状态下,所有终端对输入信号进行实时不间断的连续采集分析,记录每个工频周期的最大放电值及放电相位,从而可实现对任一时刻产生的异常放电实现无遗漏的100%记录,彻底避免了监测死角。

2、GZPD系列局部放电在线监测系统采用终端同步采集技术,在同一时刻最多同步采集200个传感器数据。国内其他厂家同类产品一般为多个传感器轮询采集,并非同步采集,数据不是同一个时刻采集的无法横向比对以排除杂波干扰。

3、GZPD系列局部放电在线监测系统采用的数字式超高频传感器,实现了耦合器、信号调理、高速数据采集模块的一体化封装,将此三部分高度集成到了一个三腔体的铝合金壳体内。既实现了金属壳体的良好屏蔽性能,又实现了天线耦合器与数采模块间信号传输电缆的最短处理,完全避免因信号传输电缆的天线效应而引入的外部干扰信号,对于外部干扰信号的抑制达到非常优秀的程度。

4、GZPD系列局部放电在线监测系统采用了“异常周期数”统计法,可排除干扰开关操作造成的瞬时脉冲冲击干扰。

5、GZPD系列局部放电在线监测系统的所有传感器采用单根数字总线和供电一体化多芯电缆进行连接,具有最小化的布线数量,极大减少在GIS上的走线数量和复杂程度,监测设备对原GIS设备的影响降到了最低。
